製品紹介

製品紹介（ゲートカット機、その他ゲートカット関連以外の機械）

　以下には機械製作例及びご説明を載せております。
ゲートカット機関連とその他の分野の機械と分けて記載させて頂いております。
ご覧になられたい項目をクリックください。
　
　ゲートカット機　－　手動ゲートカット機
　　　　　　　　　－　自動/手動ゲートカット機
　　　　　　　　　　　　　　　　→ゲートカット機製作例

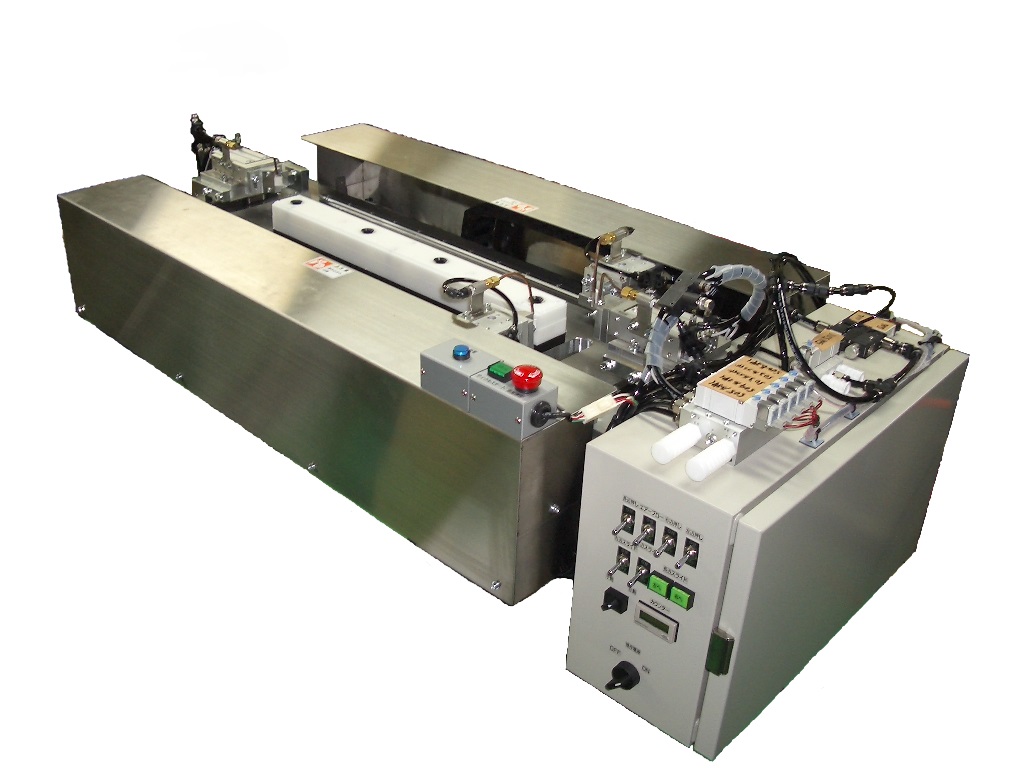

　その他製作機械　
　　　　　　　　　　　　　　　　→その他製品　製作例

　　　当社で製作してますゲートカット機は、基本はホットニッパー
　　形式でカットを行います。　　　
　　　ゲート部分の製品輪郭形状を図面・現物（R形状、傾斜など）
　　などから読み取りそれを元にカット刃を作製致します。
　　　並行して自動カット機なら機械本体の製作、電気・制御装置
　　の製作、製品を受ける治具の製作を行います。

　　　当社では、これらゲートカット機製作に限らず、ほとんどの機
　　械、治具などの製作で設計からパーツの製造（フレームなどの溶
　　接加工、フライス加工、旋盤加工　電気・制御装置など）、組立
　　までのほとんどの工程を自社で行なっております。

・手動ゲートカット機

　　　機械の見た目としては、市販ハンドプレスなどにゲートカット
　　治具と温調装置を載せただけの、とてもシンプルな構造となって
　　おりますので、持ち運びしやすく、仕様変更の容易さも持ってお
　　ります。
　　　また、その特徴からテストカット機としても使用出来ます。
　　　基本的には、少量ロット向けとなります。
　　　カット精度としては、過去の実績としてゲート残りがゼロとなる
　　ゼロカットも可能となっております。
　　（携帯電話の表示窓などで実績有り）
　　　また、ゲート残りを数ミリとした、ラフカットも可能です。

・自動/半自動ゲートカット機

　　　製品の挿入を人の手、もしくは搬送ロボットにより行い、その
　　後、カット刃まで搬送、ゲートカットを行いそして取り出し口ま
　　で戻り、排出（人の手もしくは搬送ロボット）するといった具合
　　の自動/半自動ゲートカット機となります。
　　　手動カット機と違いカット時間は、常に一定ですので、安定
　　したカット面となります。
　　　量産向けとなります。

＜基本的なゲートカットの仕様＞

　　　以下にはゲートカット可能な仕様を示しておりますが、
　　要相談でこれらを超えるゲート幅あるいは厚さ、形状、材質に
　　対応出来る可能性があります。（以下の表は実績による）
　　　ご気軽にご相談ください。

材質	ゲート形状	ゲート巾	ゲート厚さ
アクリル	ストレート	最大約100mmまで(目安）	最大約2mmまで
ポリカボネート	内R	ゲート巾・厚さが大きく、それをハンドプレスでカットを行いたいというときは、特注のハンドプレスを製作する必要があります
ABS	外R	ゲート巾・厚さが大きく、それをハンドプレスでカットを行いたいというときは、特注のハンドプレスを製作する必要があります
カーボン入り樹脂可	特殊形状も可（要相談）	ある程度ゲートが大きくなってくる（巾、厚さ共に）とハンドプレスではなくエアープレス式となります
その他

　　　　　　　　　　　　　　　　　　　
<ゲートカット実績>

　　　・携帯電話関係(画像表示窓部分、テンキー部分、裏面、裏蓋、他）
　　　・自動車内装関係（センターパネル、メーター針、メーターパネル、他）
　　　・パチンコ台用パネル
　　　・家電製品関係
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　他多数　　　　

　　　　　　　　　　　　　　　　　　　　　
